AdderView АV8PRO-DVI - 8-портовый DVI KVM-переключатель

Введение

Поскольку мы уже не раз рассказывали о различных KVM-решениях, не будем слишком много говорить о том, для чего они нужны, напомним лишь, что именно они позволяют переключать рабочее место (монитор, клавиатура и мышь) администратора с одного сервера на другой, делая работу производительнее и удобнее. Лучше посмотрим, чего большинству устройств KVM не хватает. Итак, монитор, клавиатура и мышь ими всеми поддерживаются, это хорошо, но это лишь базовый минимум, без этих компонентов просто не получится работать. Некоторые переключатели, те, которые повыше классом, поддерживают еще и аудио – пользователь не только видит картинку, но и слышит звук с того компьютера, на который переключится. Это полезная дополнительная возможность, она же, как правило, первая и последняя в списке «премиальных» характеристик KVM-переключателя. А ведь такую очевидную, казалось бы, возможность, как «удлинитель» USB-порта для использования тех же флешек - днем с огнем не найти. Технически задача явно не сложная, ведь порты USB для клавиатуры и мыши делают, так добавить дополнительный порт, пусть даже не скоростной 2.0, и удобство работы выходит на еще более высокий уровень. Или возьмем качество картинки. Конечно, KVM-переключатели используют не дизайнеры-колористы и невысокого разрешения с более-менее нормальной цветопередачей и умеренной размытостью администратору хватит для изменения настроек компьютера. Но использование аналогового сигнала при работе с цифровыми мониторами при наличии уже почти на всех видеокартах цифрового видеовыхода – не лучший вариант, особенно при работе с KVM, когда путь прохождения сигнала значительно удлиняется и даже отменного качества кабель не спасает от помех и «замыливания» картинки.

Почему разговор о KVM-переключателе мы начали с критики, пусть и вполне справедливой? Потому, что в наши руки попало устройство, которое учитывает все эти критические замечания. DVI KVM переключатель AdderView АV8PRO-DVI обеспечивает именно тот уровень комфорта и удобства при работе, который позволяет действительно забыть о том, что используешь консоль, а не сам компьютер, подключенный через KVM. Рассмотрим переключатель AdderView АV8PRO-DVI и его возможности подробнее.

Комплектация, внешний вид и характеристики AdderView AV8PRO-DVI

Устройство, как и подобает профессиональной технике, поставляется в скромной коробке и комплектуется набором необходимых аксессуаров.

Базовый комплект в коробке таков:

• Сам переключатель AdderView АV8PRO-DVI
• Блок питания
• Сетевой шнур
• Скобы-брекеты для монтажа в стойку
• Резиновые наклейки-ножки для установки переключателя на столе
• Кабель для подключения к последовательному порту (для обновления прошивки)
• Компакт-диск с руководством пользователя и прочей информацией производителя

Кроме этого комплекта для работы понадобятся кабели, позволяющие подключить DVI KVM переключатель AdderView АV8PRO-DVI к компьютерам. Adder предлагает 2 варианта таких кабелей, длиной 2 метра (на случай, если вы работаете совсем рядом со стойкой) и 5-метровые. В обоих случаях это кабели DVI-D объединенные с USB-кабелем.

На лицевой стороне AdderView АV8PRO-DVI находится пара кнопок и светодиодный дисплей-индикатор, на котором отображается цифрой номер выбранного ПК, а также, миганием соответствующих светодиодов, активность подключенных устройств ввода.

Кнопка слева позволяет переключаться между компьютерами (всего можно подключить 8 систем), кнопка справа служит для выбора режима работы AdderView АV8PRO-DVI. Обратная сторона DVI KVM-переключателя выглядит так, как и положено выглядеть тыльной стороне переключателя, то есть, она полностью занята разъемами.

На каждую из 8 систем, которые можно контролировать при помощи AdderView АV8PRO-DVI, приходится по одному разъему DVI-I, порту USB и стерео аудио. В правом углу размещен последовательный порт, использующийся, например, при перепрошивке и для подключения внешних устройств управления питанием. Слева – видеовыходы DVI-D и VGA, 4 порта USB и аудиовыход, это набор интерфейсов для рабочего места оператора. Рядом с ними разъем для подключения блока питания и сервисный DIP-переключатель.

Спецификации и основные характеристики AdderView АV8PRO-DVI:

• Подключение до 8 систем.
• Совместимость с системами: PC, RS/6000, Alpha, SGI, Sun и Apple с USB клавиатурой и мышью.
• Порты Dual Link DVI-I с дополнительным профилем DDC EDID, возможность работы с аналоговым или цифровым сигналом, VGA или DVI видео интерфейс. Для использования с VGA-выходами потребуются переходники.
• Совместимость с любыми операционными системами и программным обеспечением: Windows (все версииl), DOS, Linux, Unix, BSD, Sun OS (все версии), Mac OS (все версии), NetWare и прочие.
• Интерфейс соединения с компьютером: USB2.0 type B, Dual-link DVI-I, стерео миниджек.
• Видеоинтерфейс KVM-консоли: VGA (D-SUB 15), Dual-link DVI-D
• Устройства ввода KVM-консоли: клавиатура/мышь, 2x USB type A
• Переключаемые дополнительные USB-порты KVM-консоли: 2x USB2.0 type A
• Аудиоинтерфейс KVM-консоли: стерео миниджек (3,5мм)
• Интерфейс RS232 предоставляет возможность подключать устройства удаленного управления питанием.
• Размеры: 482х215х45 мм
• Источник питания: внешний БП, 5В 4А
• Рабочая температура: 0-40 градусов Цельсия

Подключение и использование

Собственно, непосредственно подключение занимает считанные минуты, нужно лишь подключить видеовыход и один USB-порт каждой системы к соответствующим входам AdderView АV8PRO-DVI, а также соединить с переключателем монитор и устройства ввода. После этого спокойно включаем устройство и сразу можно начинать работать – левая кнопка на лицевой панели переключателя позволяет выбирать систему, последовательно переключая консоль между входными портами. Тем не менее, скажем несколько слов об экранном меню, которое удобно использовать для настройки и управления, благо оно совсем не сложное, несмотря на то, что не переведено на русский язык.

Первым, что вы увидите в экранном меню, будет список портов, информация о текущем режиме, а также стандартные подсказки, позволяющие понять, какими клавишами пользоваться для изменения параметров.

В списке приведено соответствие имен компьютеров (по умолчанию они просто последовательно пронумерованы) номерам портов переключателя AdderView АV8PRO-DVI. Справа кружочками обозначен статус, красный означает отключенное питание или отсутствие компьютера, зеленый соответствует включенной системе, а черный – спящей. Ниже списка отображен режим переключения, если на зеленом фоне KVM, SPK и символы портов USB, то при смене активной системы переключаются они все, также можно выбрать режим, при котором переключается только KVM, или KVM и аудиосигнал, или они же, плюс один порт USB. Такая гибкость может пригодиться, особенно если переключатель используется интенсивно, а не только для устранения неполадок в системах. С подсказками, пожалуй, все понятно без пояснений.

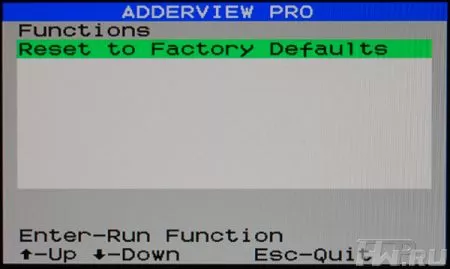

При вызове меню (нажатием F1) появляется список подменю, а также информация о текущей версии прошивки. Первым пунктом идет меню функций.

В нашем случае оно не содержит множества подпунктов, предлагая только сбросить настройки в фабричные значения по умолчанию. Следующим по порядку является подменю основных настроек.

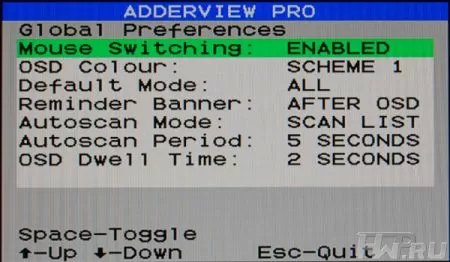

Здесь можно настроить возможности переключения, вид и режим работы экранного меню, параметры автоматического сканирования. Далее по порядку идет меню опций, относящихся к интерфейсу и предпочтениям пользователя.

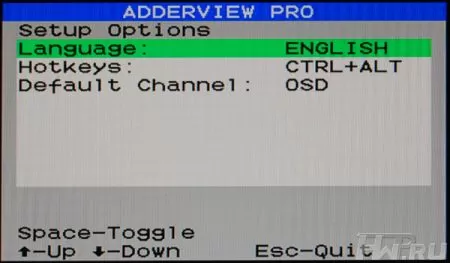

Здесь осуществляется выбор языка меню, задается сочетание горячих клавиш для его вызова и выбор канала по умолчанию – именно он будет выводиться на экран при включении консоли, это может быть любой из портов, либо экранное меню AdderView АV8PRO-DVI.

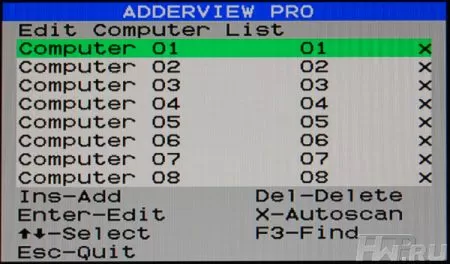

Предпоследний пункт главного меню позволяет переименовать компьютеры в списке каналов.

В принципе, при наличии всего 8 портов (или менее, если задействованы не все) можно и запомнить, какая система куда подключена. Но гораздо удобнее и нагляднее назвать их в списке «говорящими» именами, например, «файл-сервер», «почтовый сервер», «прокси и брандмауэр» будут намного более удачными именами, чем безликие «Компьютер 01».

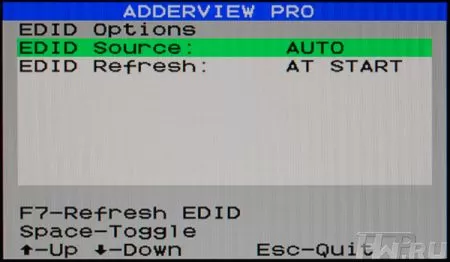

Наконец, последний пункт основного меню обязан своим существованием тому, какой видеоинтерфейс реализован в переключателе AdderView АV8PRO-DVI.

Здесь можно поменять настройки EDID, это стандарт Extended Display Identification Data, благодаря поддержке этой технологии переключатель определяет параметры и возможности дисплея. Можно выбрать автоопределение или задать одно из значений - VGA либо DVI, а также включить или выключить обновление при запуске.

Ну и в завершение описания – пример информационного сообщения переключателя. Когда экранное меню не выведено на экран, то при переключении на небольшое время появляется сообщение, в котором указано имя и порт выбранной системы, а также значками обозначено, какие именно интерфейсы на эту систему переключены.

В нашем примере переключено все – KVM, аудио, первый и второй порты USB.

Область применения DVI KVM-переключателей

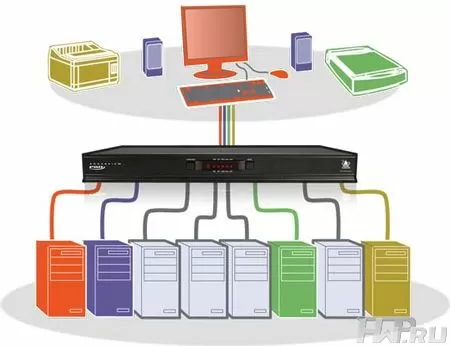

Первое, что приходит на ум при виде KVM-переключателя с DVI – это его, так сказать, стандартное использование для администрирования современных компьютеров. Но компания AdderLink не стала бы просто менять D-Sub интерфейс на DVI, если бы в этом не было потребности со стороны отраслевых клиентов. Очень востребованный сектор рынка – это медицинское оборудование. Зачастую вы не можете использовать компьютеры на рабочем месте из соображений EMI-совместимости, гигиены, санитарии или из-за сложности инфраструктуры. Однако, с помощью такого устройства, как AdderView AV8PRO-DVI вы можете организовать рабочее место с повышенными требованиями к качеству изображения на расстоянии от собственно компьютера.

Соответственно, для медицинских целей уже не нужно иметь шумящий компьютер, накапливающий в себе грязь рядом с мониторами. Вы сможете работать с удаленным компьютером, не ощущая недостатка в качестве изображения или в разрешении. А использование USB эмуляции позволит удалённо подключать различную периферию, начиная от трекболов, сенсорных панелей и простых мышек, и заканчивая специализированными устройствами, такими как ключи доступа или какая-то периферия.

К тому же, AdderView AV8PRO-DVI не имеет вентиляторов, что повышает его надёжность и позволяет использовать его в местах, где лишнее движение пыли противопоказано.

Работа с консоли имеет неоспоримое преимущество безопасности – сломать удалённый компьютер или похитить с него информацию намного сложнее. Ну а если ваши задачи выходят за рамки использования обычного десктопа, и требуется вычислительная мощность небольшого кластера (что очень актуально для систем физического моделирования), то подобное решение – панацея для тех клиентов, кому нужно одновременно работать с несколькими машинами, независимо от того, какая операционная система на них используется, и где физически в здании они располагаются.

Конечно, есть ограничение на расстояние от консоли до сервера, но даже так это более удобно и практично, чем работа непосредственно за десктопом. DVI KVM-переключатель может так же применться в других областях, где важно высокое разрешение графики и возможность управления несколькими системами с применением различных специальных устройств ввода, коими являются дизайн и профессиональная обработка аудио и видео материалов.

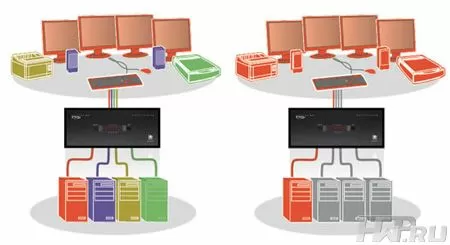

Модель, которую мы тестировали позволяет подключать 8 компьютеров, каждый из которых имеет по одному видео выходу Dual-Link DVI. Однако серия PRO компании Adder включает в себя аналогичные переключатели, позволяющие подключать 2, 3 или 4 мониторные системы, таким образом, расширяя спектр применения AV8PRODVI.

Заключение

В качестве заключения обратимся к тем вопросам, с которых начинали данный материал. Удобство использования KVM-переключателей, рабочего места администратора – возможно ли получить полностью, на все 100%, те возможности, которые имеет пользователь, не отделенный от ПК никакими KVM-решениями? Пожалуй, да или почти да, по крайней мере AdderView АV8PRO-DVI – это значительный шаг в данном направлении. Использование DVI-I как видеоинтерфейса позволяет получить отменное качество изображения и высокое разрешение на мониторе, подключенном к консоли. Данный тип интерфейса не является сугубо цифровым и позволяет транслировать и обычный VGA сигнал, если подключенная система не оснащена цифровым выходом. Аудиоинтерфейс делает работу более комфортной и позволяет работать через KVM-переключатель с более широким кругом приложений, а «трансляция» портов USB 2.0 решает сразу очень широкий круг задач, самая очевидная из которых – копирование файлов на сменный носитель или с него сразу на нужный компьютер, а не через сеть. Не хватает разве что кнопки Reset, но качественные системы в ней и не нуждаются.

Мы благодарим компанию KVMInfo за предоставленное оборудование

Евгений Вольнов
24/10.2009
