8-канальный видеорегистратор ORIENT SEDVR-6308AD для дома, офиса или малого объекта

Введение

Какая картинка возникает в сознании в ответ на словосочетание «система видеонаблюдения»? Скорее всего, как в кинобоевиках, полутемная комната и множество мерцающих мониторов, может, еще сонный недотепа-охранник, который сонно клюет носом, вместо того, чтобы заметить нарушителей на экране. И, конечно же, вся эта масштабная система установлена либо в огромном здании банка или казино, либо в не менее огромном особняке миллиардера. Это первое, что приходит на ум при упоминании систем видеонаблюдения. У тех, кто на личном опыте или по нашим обзорам знаком с решениями ORIENT для дома, может возникнуть еще один образ – компьютер с установленной в него платой контроллера, обычный монитор поделенный на части, и на нем - картинка с нескольких камер. Таковы привычные решения для квартиры, загородного дома или небольшого магазина, офиса. Персональный компьютер, безусловно, универсальная и очень гибкая платформа, но, признаться честно, использовать его только для видеонаблюдения – стрельба из пушки по воробьям и забивание гвоздей микроскопом. Одно дело, когда у вас дома и так постоянно включен компьютер (который, например, - о ужас! – качает торренты) и возложить на него еще одну задачу совершенно логично. И совсем другая ситуация, когда вам нужно оборудовать системой видеорегистрации дачный дом, гаражный кооператив, шиномонтажную мастерскую или свечной заводик. Мало того, что компьютер в этом случае будет использоваться неэффективно (а значит, вы переплатите), так еще и нередки случаи, когда сторож, страдая от скуки, останавливает программу видеонаблюдения и запускает игры или браузер. Последствия несложно представить – случись что, система видеонаблюдения окажется абсолютно бесполезной из-за обычной халатности.

Так что появление целого класса автономных специализированных устройств – многоканальных видеорегистраторов – резонно и закономерно. Современный уровень развития технологий обработки видео и хранения данных позволяет сделать такие видеорегистраторы недорогими, компактными и надежными. При этом производители стараются сделать их настолько же простыми в использовании, как любая бытовая электроника. Насколько успешно – можно судить по ORIENT SEDVR-6308AD, это прекрасный пример видеорегистратора, предназначенного для использования в быту, обычными пользователями.

Комплект поставки и технические характеристики

Видеорегистратор ORIENT SEDVR-6308AD – готовое решение для организации видеонаблюдения дома или на даче. Для организаций с небольшими помещениями он, естественно, тоже подойдет, нужно лишь учитывать, что одно такое устройство позволяет подключать до 8 камер. Если нужно больше – стоит обратить внимание на иные модели или же купить несколько устройств.

Знакомство с ORIENT SEDVR-6308AD начнем с упаковки, она у этой модели не слишком яркая, зато на ней наглядно изображена схема подключения камер, устройств ввода и вывода. К самим возможностям подключения дополнительных устройств мы еще вернемся чуть позже.

Внутри коробки находится видеорегистратор – устройство, размером чуть больше современного DVD-проигрывателя и, соответственно, немного меньше, чем последние представители рода кассетных видеомагнитофонов. Пожалуй, такой регистратор на стойке с видеоаппаратурой можно спутать со спутниковым ресивером или с подобной кабельной телевизионной приставкой.

Также внутри упаковки пользователь найдет пульт управления, блок питания и сетевой кабель, переходник для подключения датчиков и исполнительных устройств, а также бумажную инструкцию и компакт-диск с руководством пользователя. Приятным дополнением комплекта является мышь с логотипом DVR (Digital Video Recorder – цифровое устройство видеозаписи) и с лого кодека H.264.

Комплект включает следующие компоненты:

• видеорегистратор ORIENT SEDVR-6308AD
• блок питания и кабель
• пульт ДУ
• мышь
• модуль сопряжения с датчиками и сигнальными устройствами
• печатное руководство пользователя
• компакт-диск с документацией и программой для удаленной работы с ORIENT SEDVR-6308AD через локальную сеть или интернет

Спецификации основного устройства таковы:

• запись и просмотр видео в режиме реального времени
• формат сжатия H.264
• поддержка HDD SATA объемом до 2 Тб
• сетевой интерфейс
• 2 порта USB
• порт RS-485 для управления поворотными камерами
• входы и выходы для подключения охранных датчиков и исполнительных устройств (сирен, замков и т.д.)
• выход VGA, разрешение до 1024x768
• видеовходы – 8 BNC
• аудиовходы – 8 RCA
• разрешение при записи: 1,2 канал - 704 x 576 пикселей, 3-8 канал - 352 x 288 пикселей
• габариты 325x220x52 мм

Особенности и возможности

Лицевая панель регистратора ORIENT SEDVR-6308AD снабжена кнопками для быстрого переключения между камерами и для комфортной работы с меню. Так что даже если подключать мышь вы не стали по идеологическим соображениям, а пульт потерялся в тот самый момент, когда нужно что-то сделать с настройкой рекордера, то проблем все равно не будет.

Кнопки предназначены не только для быстрого переключения между камерами, но и для управления просмотром, при желании можно отсмотреть любой файл с нормальной или замедленной скоростью, в прямом или обратном направлении. Кнопки, будучи нажатыми вместе с кнопкой «shift», активируют вторую функцию, так что пользователь имеет быстрый доступ к довольно большому числу настроек и действий.

Тыльная сторона устройства выглядит еще более впечатляюще, чем ряды кнопок на лицевой панели. Здесь в два ряда выстроились разъемы: BNC для получения видеосигнала и RCA для звукового сопровождения, по 2 разъема на каждый из 8 каналов. Плюс разъемы видео и аудио выходов, сетевой интерфейс и пара портов USB, выход VGA для подключения монитора и разъем, который используется для работы с внешними датчиками и исполнительными устройствами. Есть также интерфейс RS-485, посредством которого регистратор может управлять моторизованными камерами.

Внутреннее пространство корпуса ORIENT SEDVR-6308AD используется, как может показаться, не очень-то рационально. На самом деле, аппарат можно было бы сделать компактнее, но вот вместо пользы подобное решение принесло бы, пожалуй, больше неудобств. Все-таки для размещения разъемов и кнопок нужна достаточная площадь фронтальной и тыловой панелей, а для хорошего охлаждения жесткого диска нужен достаточный объем корпуса и вытяжной вентилятор.

Контроллер выполнен на весьма миниатюрной плате, отсек для жесткого диска иллюстрирует неслыханную щедрость разработчиков, настолько он просторен.

Несколько микросхем, емкостей и батарейка для сохранения настроек при отсутствии питания – вот и весь видеорегистратор. Главное, конечно, не то, какой конкретно чип там установлен, а какие полезные функции он может реализовать.

Пульт управления не поражает авангардным дизайном, это чисто утилитарная вещь. Кнопок не так много, но для всех важных функций предусмотрен быстрый доступ. Пожелать еще можно только подсветку кнопок самого пульта, но это скорее капризы.

Подключаемый модуль с зеленым 7-контактным разъемом предназначен для организации работы с тревожными датчиками (их может быть 4 штуки) и исполняющим устройством. Какие провода к каким разъемам нужно подключать – изображено на схеме, заботливо приложенной производителем к инструкции по эксплуатации.

Что ж, с аппаратной частью разобрались, посмотрим, что покажет ORIENT SEDVR-6308AD на экране монитора или телевизора, к которому видеорегистратор подключен. При наличии выбора телевизор предпочтительнее, поскольку на большом экране лучше видно изображение, выводимое сразу с нескольких камер.

Меню и настройки

Стандартное разделение экрана – на 9 частей, из которых 8 соответствуют видеовходам и выводят картинку со всех подключенных камер. Последний участок экрана остается неиспользованным, на нем выводится логотип H.264.

В главном меню видеорегистратора содержится 8 пунктов, навигация осуществляется при помощи мыши, пульта ДУ или клавиш на корпусе ORIENT SEDVR-6308AD. Меню организовано удобно, мы пройдемся по пунктам верхнего уровня, а для пользователей все настройки подробно описаны в русскоязычном руководстве, прилагающемся к видеорегистратору.

Первым идет пункт «Режим записи», для каждой камеры можно назначить расписание записи по определенным временным интервалам, либо запись будет включаться пользователем вручную, также можно попросту остановить запись, если картинка с какой-то камеры не нужна, это позволит экономить дисковое пространство и, в случае работы через сеть, трафик.

Следующий пункт – «Настройка записи». Тут оператору предлагается задать расписание работы для каждого из каналов, причем можно, например, задать различные реакции на обнаружение движения – в дневные часы стандартная запись, в ночное же время будет поднята тревога. Удобная функция для организаций и магазинов, которые закрываются в нерабочие часы.

Третий пункт – «Компрессия». Речь идет, естественно, о степени сжатия видеопотока, можно задать разрешение и качество, или попросту битрейт. Напомним, что для первых двух каналов доступно более высокое разрешение 704 x 576 пикселей, а для остальных каналов - 352x288.

Следующая иконка в главном меню – «Управление HDD», для жесткого диска доступны функции форматирования, разделения на разделы, создания резервной копии и восстановления из бэкапа.

В пункте меню «Сеть» пользователь имеет возможность настроить все параметры для работы с сетью, от IP адреса и адреса DNS до портов для работы с HTTP.

Еще один интересный раздел – «PTZ», этот пункт в меню содержит настройки для управляемых камер, если такая камера подключена к разъему интерфейса RS-485 видеорегистратора ORIENT SEDVR-6308AD. Собственно, настраивается в первую очередь именно протокол.

Предпоследним пунктом в главном меню идет «Тревога», здесь настраиваются реакции на события, которые могут означать вторжение. Например, обнаружение движения в кадре, закрытие камеры или потеря сигнала, срабатывание датчика и т.п.

Наконец, последним в главном меню идет пункт «Настройка», его содержание приведено на рисунке, это еще 8 пунктов, все они важны, поэтому перед началом работы следует уделить некоторое время и разобраться, какие параметры следует установить.

В общих настройках задается дата, время, стандарт видеовыхода, язык интерфейса и прочие глобальные значения.

Настройка дисплея позволяет выбрать удобный вариант отображения, подходящий для того устройства, на которое вывод осуществляется.

Учетные записи – важный раздел, поскольку безопасность и конфиденциальность данных напрямую зависит от настроек, особенно, если к работе с ORIENT SEDVR-6308AD допущено несколько пользователей. Разграничить полномочия и задать достаточно сложные пароли лучше в самом начале работы, а не после того, как произойдет какой-либо неприятный инцидент.

Пожалуй, самый простой и очевидный раздел – обновление. Достаточно выбрать папку и файл с новой прошивкой в ней, чтобы запустить процесс. Пожалуй, излишне напоминать, что на время процесса прошивки необходимо обеспечить стабильность питания видеорегистратора, но мы все-таки напомнили.

Раздел «по умолчанию» позволяет сбросить ту или иную группу настроек, вернуть их к значениям, заданным на заводе.

Раздел «Архивация» тоже достаточно очевиден – можно выбрать подключенный накопитель и сделать резервную копию данных видеонаблюдения. Напомним, ORIENT SEDVR-6308AD оборудован двумя портами USB и позволяет подключать внешние накопители.

В пункте меню «Настройка» можно выбрать каналы аудио, каналы датчиков тревоги и исполнительного устройства (тревожной сирены, мигалки, кнопки вызова отряда быстрого реагирования или запуска баллистических ракет). Также можно выбрать тему оформления интерфейса.

Еще одна возможность, которой не следует пренебрегать, это настройка автоматической перезагрузки и удаления старых записей. Пожалуй, раз в неделю перезагружать систему не повредит. Разумеется, для этого лучше назначить время, когда надобность в видеонаблюдении минимальна, т.е. самый безопасный момент.

Еще несколько иллюстраций доступных режимов отображения. Экран может быть поделен на равные части, по 1/9 на каждую камеру.

Еще один вариант с отображением картинки со всех каналов – выбранная камера транслирует сигнал в увеличенное окно, остальные 7 – в маленьких окошках.

Также можно вывести картинку с 4 камер, это оправданно, например, если у вас их всего 4 или меньше.

Ну и, наконец, можно просто вывести на весь экран картинку с одной камеры, если оператор заметил что-то подозрительное и всматривается внимательно.

Возвращаясь к возможностям управления и настройки, напомним, что подключение сети у ORIENT SEDVR-6308AD существует не просто так «для галочки» или поддержания модного тренда.

Web-интерфейс регистратора

Регистратор можно настраивать и проверять статус удаленно, при помощи веб-интерфейса. Теоретически, ничто не помешает вам, сидя в кафешке в центре Сиднея или на лавочке в Барселоне, посмотреть на своем ноутбуке, а в порядке ли мешок картошки на даче в Тверской области? Для доступа через сеть нужно настроить параметры подключения ORIENT SEDVR-6308AD и запомнить адрес устройства. Кроме того, следует установить с прилагающегося к видеорегистратору диска специальный модуль Active X. При его отсутствии вместо входа в веб-интерфейс в браузере (IE является предпочтительным) появится предложение скачать данный модуль с сервера, и, к сожалению, успешная установка в этом случае не гарантирована, так что работать с диском надежнее. Если браузер с надстройками готов к работе, то при наборе адреса появится окно с предложением ввести свой логин и пароль.

При корректном вводе учетных данных окно браузера обновится и будет чрезвычайно напоминать пользовательский интерфейс видеорегистратора в том виде, в котором он выводится на экран телевизора или монитора.

Существенных отличий нет, но для экономии трафика по умолчанию камеры не выводят картинку, можно выбрать нужные области экрана и вывести на них изображение только с тех камер, которые нужны в данный момент.

Естественно, можно поменять вариант разбивки экрана на части, если нужных камер не так много, либо, наоборот, больше, чем 16. Для этого достаточно нажать первую кнопку из расположенного слева снизу ряда.

Вторая кнопка включает воспроизведение, например, если вам нужно посмотреть не что происходит прямо сейчас, а вывести картинку за временной интервал, в который могло произойти нежелательное событие.

Следующая, третья, кнопка позволяет просматривать журнал, точнее, два журнала, в одном из которых ведется фиксация событий, а во втором записываются управляющие действия.

Далее можно настроить оповещения, если что-то произойдет, то желательно узнать об этом сразу, а не просматривать потом записи по временным интервалам.

Как видно из списка, вариантов событий, о которых система будет оповещать, достаточно много.

Наконец, кнопка настройки позволяет менять параметры видеорегистратора ORIENT SEDVR-6308AD, примерно так же, как это можно сделать через основное меню с помощью пульта. Пункт «Запись», например, позволяет менять параметры записываемого видео и статичных изображений - фото.

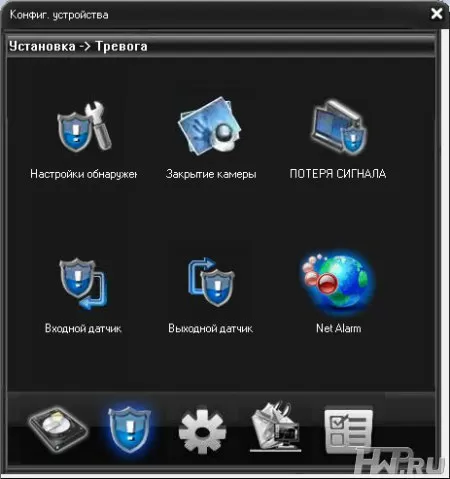

Этим настройкам соответствует первая иконка из ряда, расположенного внизу окна, следующая предназначена для настройки тревожного срабатывания по основным вариантам событий.

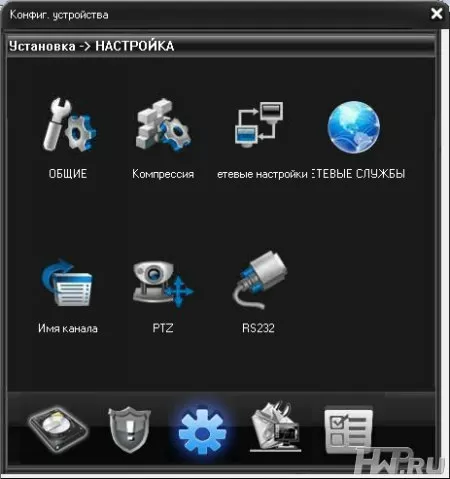

Иконкой в виде шестерни традиционно обозначены настройки, примерно тот же набор, что и в основном интерфейсе устройства, разве что скомпонованы немного по-другому.

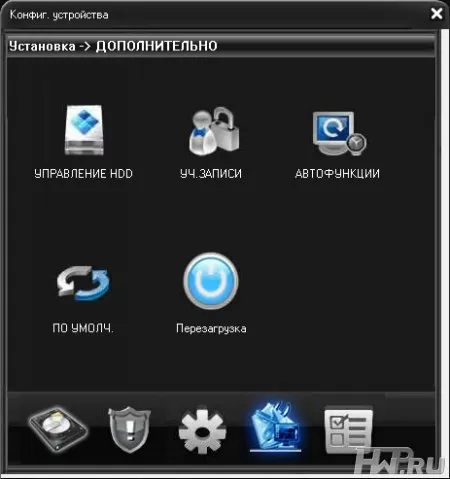

Дополнительные установки помогут настроить учетные записи, жесткий диск, перезагрузить ORIENT SEDVR-6308AD или вернуться к заводским настройкам. Напомним, все это можно сделать по сети, т.е. находясь буквально в любой точке земного шара.

Раздел «Сведения» является информационным, можно проверить, сколько осталось пространства на жестком диске, просмотреть журнал событий и информацию о версии программного обеспечения.

Цена вопроса

Средняя рыночная стоимость Orient SEDVR-6308AD 7800 рублей. Для видеорегистратора на 8 каналов это очень выгодное предложение.

Выводы

В данном случае вывод, как говорится, очевиден. На примере ORIENT SEDVR-6308AD мы имеем возможность убедиться в том, что видеорегистратор – отличная основа для системы видеонаблюдения. Работа с ним мало чем отличается от работы с системой на базе компьютера, по сути ORIENT SEDVR-6308AD и есть тот же компьютер, собранный на одной плате и запрограммированный на выполнение конкретной задачи. Вспомним, что большинство программ для видеонаблюдения блокирует доступ пользователя к операционной системе – просто чтобы у оператора или охранника не было соблазна рубиться в игрушки вместо обращения всего внимания на экран. Конечно, если у вас есть лишний ПК, то разумно приобрести недорогую плату, возможно даже, той же марки ORIENT, тогда это разумный выбор с экономической точки зрения.

Но покупать компьютер специально для видеонаблюдения на даче, в гаражах, магазинчике или маленьком офисе, дома или еще где-либо не следует. Это будет уже расточительством и напрасным усложнением решения, видеорегистратор с жестким диском и поддержкой современного и перспективного формата H.264 обладает всеми необходимыми возможностями, удобен в использовании и надежен. Интересная закономерность – универсальные решения (такие, как ПК) и узкоспециализированные устройства находятся в ситуации жесткой конкуренции, перевес временно то у одних, то у других, а выигрывают в итоге потребители, главное успеть сориентироваться.

В заключении хотим выразить благодарность компании "ORIENT" и лично Елене Николаевой, директору по маркетингу компании "Ориент", за предоставленные магниты и помощь, оказанную при подготовке этого материала.

Евгений Вольнов
26/01.2012
