8-портовый PS/2 KVM-переключатель Altusen KH98

Введение

Мы неоднократно уже писали о КВМ-переключателях, этих чрезвычайно удобных устройствах для администрирования серверов. Напомним, что аббревиатура КВМ (повезло, и перевод совпал с транскрипцией английского KVM) образована, как сокращение от «Клавиатура, Видео, Мышь». Понятно, что мониторов на каждый компактный сервер, каких может быть по десятку в стойках, просто не напасешься, да и даже если удастся установить их в серверной, то бегать с места на место, определять, какой экран к которому из серверов относится — верный способ превратить работу администратора в прижизненный ад. КВМ-решения же с простотой какого-нибудь айпода могут переключить рабочее место администратора на управление любым сервером из числа подконтрольных. В принципе, такие устройства уже не то что не в диковинку, а просто незаменимы, когда число серверов достаточно велико. Правда, утрачивать интерес к данной теме не следует, новые технологии и возможности подкупают своим удобством. Например, KVM-переключатель Altusen KH98, это 8-портовая модель категории Health Manager, то есть, с возможностью мониторинга таких параметров, как температура процессора и системной логики, напряжения, скорость вращения вентиляторов… Ну и, конечно, данный переключатель превращает одно рабочее место с монитором и устройствами ввода в центр управления серверами.

Altusen KH98

Данная модель не может похвастать ни большим числом портов, ни огромным радиусом действия – в линейке KVM-решений Altusen есть и 32-портовые переключатели, и более «дальнобойные» устройства с подключением компьютеров по витой паре Cat5. Возможность подключения напрямую только 8 компьютеров вовсе не ограничивает функциональность Altusen KH98, ведь такие переключатели можно организовать в трехуровневый каскад, объединяющий до 72 КВМ-переключателей и до 512 компьютеров. На ближайшую перспективу развития компании среднего масштаба должно хватить.
Форм-фактор, в котором выполнен Altusen KH98, стандартный для КВМ Altusen, это довольно тонкий черный корпус, металлический, как и прочное шасси. Утилитарность дизайна и простота конструкции не мешают данному переключателю вполне органично смотреться и на столе, под монитором на рабочем месте дежурного администратора, и при стойке с серверами.

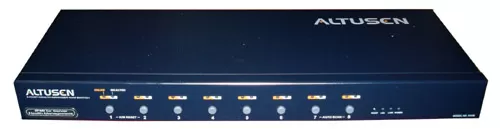

Лицевая панель украшена фирменным логотипом, подписано наименование и основные характеристики устройства (в частности, что переключатель 8-портовый и реализована поддержка мониторинга состояния сервера). В ряд вдоль лицевой панели размещены 8 кнопок для быстрого выбора того или иного из 8 портов устройства. Над каждой кнопкой располагается по два светодиода. Один светится, сигнализируя о том, что подключенный к этому порту компьютер включен, а второй светящийся светодиод обозначает тот порт, который в данный момент времени выбран. Возможность быстрого переключения – очень удобная функция, каким бы эргономичным ни было экранное меню, его вызов и выбор нужной функции занимает больше времени, чем одно нажатие на совершенно реальную механическую кнопку.

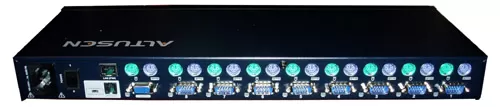

Оборотная сторона Altusen KH98 делает этот прибор существенно отличающиеся внешне от сетевого оборудования и большинства других КВМ-решений. Причина того – способ подключения контролируемых компьютеров. Используются не разъемы RJ-45 и специальные переходники, а прямо на корпусе Altusen KH98 размещено 8 комплектов из входа VGA, портов PS/2 для клавиатуры и мыши. Девятый комплект разъемов имеет VGA выход, а не вход, и предназначен для консоли администратора: клавиатура, мышь и монитор подключаются к Altusen KH98. Рядом расположен порт для обновления микропрограммы устройства, он снабжен переключателем для защиты от случайного запуска перепрошивки, а специальный кабель входит в комплект поставки Altusen KH98. Возле этого порта находится разъем сетевого интерфейса, точнее, этот RJ-45 предназначен для работы с серверами, поддерживающими IPMI 2.0 (интерфейс интеллектуального управления платформой). Именно эта функция позволяет добавлять к названию Altusen KH98 слова «Health Manager», поскольку данный интерфейс используется для передачи данных о «здоровье» подключенной системы и для управления ключевыми параметрами. Кроме того, среди преимуществ IPMI следует выделить поддержку высоких разрешений, до 2048х1536.

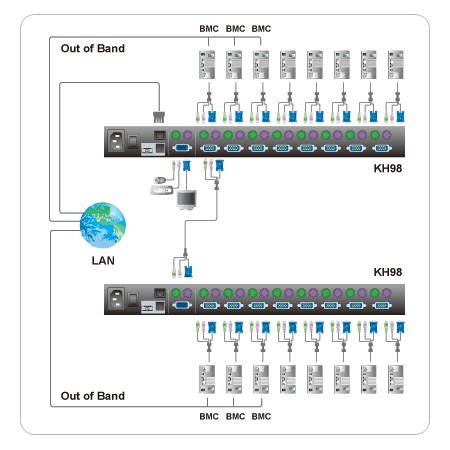

Рядом на задней стенке Altusen KH98 расположен стандартный для компьютерной техники разъем для подключения питания и выключатель. Специальных портов для объединения переключателей в цепь для данной модели не предусмотрено, предлагается просто задействовать один из 8 портов и подключить к нему такой же Altusen KH98. При трехуровневой структуре на 72 переключателя приходится 512 управляемых компьютеров — цифра сама по себе не маленькая. Собственно, на практике едва ли кому-то придет в голову строить такую пирамиду. Дело в том, что Altusen KH98 особенно хороши для использования в тех же стойках, в которых стоят и сами серверы, или где-то на совсем небольшом расстоянии — пусть не шнур PS\2, но, как минимум, сигнальный кабель VGA не может быть очень длинным, каждая добавочная пара метров губительна для сигнала. Поэтому Altusen KH98 оптимальны для небольших корпоративных серверных комнат, в которых едва ли монтируется по 500 серверов.

Комплект поставки Altusen KH98 содержит следующее:

• сам KVM-переключатель Altusen KH98
• кабель питания
• кабель для обновления прошивки
• резиновые опоры
• крепеж для монтажа в 19'' стойку
• руководство пользователя
• руководство по быстрой установке
• регистрационную карточку

Честно говоря, было бы неплохо обнаружить в коробке кабели для подключения к портам PS/2 и VGA, но пенять на их отсутствие все же неразумно – количество каждому нужно свое, и вынуждать всех платить за 8 комплектов было бы неправильно.
Переходим к более подробному изучению характеристик Altusen KH98.

Технические характеристики Altusen KH98

• Непосредственное управление работой 8 компьютеров с одной консоли PS/2.
• Централизованное управление – контроль до 512 компьютеров с одного рабочего места при каскадировании.
• Контроль состояния «здоровья» сервера – получение сообщений PET, мониторинг до 512 серверов, поддерживающих IPMI с одной консоли (технология IPMI over LAN).
• Удаленное обслуживание – включение/выключение и перезагрузка серверов, поддерживающих IPMI.
• Надежная защита паролями: учетные записи пользователей и администратора.
• Независимость от программного обеспечения, переключение консоли между компьютерами нажатием одной кнопки на лицевой панели KH98, управление при помощи «горячих клавиш» и удобного экранного меню.
• Режим автоматического сканирования – возможность непрерывного мониторинга выбранных пользователем систем.
• Возможность горячего подключения – добавление и отсоединение компьютеров не требует отключения питания KH98.
• Эмуляция мыши PS/2 при загрузке системы.
• Высокое качество изображения – поддержка разрешений до 1920 x 1440 @ 60Hz; DDC; DDC2; DDC2B.
• Совместимость с различными операционными системами: Windows 2000, Windows XP, Windows Vista, LINUX и FreeBSD.

Работа с Altusen KH98

Самое сложное в подготовке Altusen KH98 к работе – это выбор места для расположения данного замечательного аппарата. Дело вовсе не в том, что переключатель слишком громоздкий или что КВМ-решение капризно и требует каких-то спецусловий. Напротив, переключатель компактен, неприхотлив и может быть установлен практически где угодно. А вот администратор, который будет сидеть на рабочем месте, контролирующем до 512 серверов, существо не столь неприхотливое: в серверной ему, видите ли, жарко и шумно, а сажать его где-либо, где находятся обычные люди и даже посетители офиса – рискованно. Конечно, последнее – шутка и расхожий стереотип, но если не все серверы в вашем хозяйстве поддерживают IPMI, то рабочее место администратора должно находиться в непосредственной близости от подопечных, идеальный вариант – соседняя комната. Тогда коммутация будет очень проста, а в случае с использованием IPMI поверх LAN управлять серверами и контролировать их самочувствие можно вообще отовсюду, где есть корпоративная сеть.

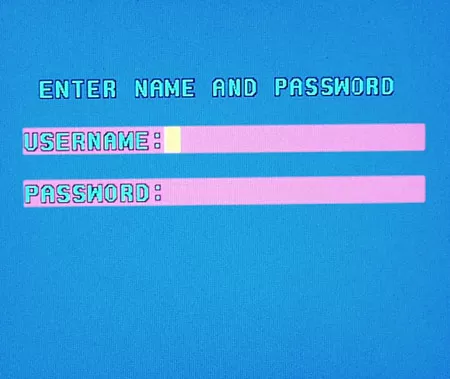

Подключаем к Altusen KH98 монитор, клавиатуру и мышь, включаем питание устройства и, коротко пискнув, коммутатор сообщает о готовности к работе. Во время первого включения он предложит задать имя пользователя и пароль, пренебрегать безопасностью не следует, ведь с этой консоли управляется буквально все!

Задаем параметры учетной записи и переходим к главному меню переключателя, посредством этого меню можно менять настройки самого КВМ-решения, а также переключаться между портами и просматривать список включенных компьютеров. Если используется один Altusen KH98, а не каскад, то переключаться между серверами удобнее всего просто нажимая клавиши на передней панели Altusen KH98.

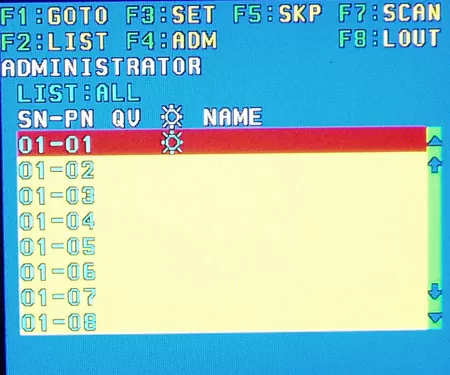

Главное меню выглядит следующим образом:

Оно содержит список всех имеющихся портов, те компьютеры, которые включены, помечены значком. В верхней части меню приведен список доступных команд, это стандартный джентльменский набор современного KVM-решения Altusen. Поэтому, чтобы не повторяться, предлагаем ознакомиться с описанием системы меню в недавнем обзоре 16-портового KVM-переключателя Altusen KH1516, кстати, этот переключатель является отличным примером сетевого KVM – иная, чем у Altusen KH98 концепция.

Заключение

Подводя итог, хочется акцентировать внимание как раз на концепции. В сущности, Altusen KH98 предоставляет уникальное сочетание. Этот переключатель поддерживает современнейший специализированный интерфейс IPMI и позволяет через сеть управлять буквально каждым чихом любого из серверов. В то же время основные 8 портов устройства – настоящие PS/2, позволяющие подключить хоть 386-й компьютер (ладно, пусть будет первый Pentium) и не требующие наличия сети вовсе. Не нужны никакие адаптеры, конвертеры, нужны только кабели и место для установки Altusen KH98. Учитывая, что через IPMI можно и включать/выключать питание систем, этот КВМ-свитч позволит администратору почувствовать себя натурально божеством, как на дальней, так и на ближней дистанции взаимодействия с компьютерами. Учитывая не очень высокую стоимость и возможности каскадирования Altusen KH98 можно назвать этот переключатель хорошим решением, приобретаемым с запасом на перспективу.

Мы благодарим компанию "БТК", официального дистрибьютора Altusen в России, за предоставленное оборудование.

Евгений Вольнов
27/08.2007
