Обзор гибридного ТВ-тюнера BeholdTV X7 с аппаратным MPEG кодировщиком

Введение

Гибридным ТВ-тоюнером с аппаратным MPEG-кодировщиком сегодня мало кого можно удивить. Тем более, если этот ТВ-тюнер имеет интерфейс PCI 2.1 и построен на чипе SAA7135. И после того, как мы уже рассмотрели несколько современных гибридных тюнеров с интерфейсом PCI Express 1x, на более новых чипах, любая модель на предыдущей архитектуре не представляла бы особого интереса. Но в данном случае речь идёт об очередном детище компании Beholder, над которым разработчики трудились почти год. На примере этого тюнера Beholder демонстрирует нам свои новые технологии, настолько простые и доступные, что мы в очередной раз задумаемся, почему никто не сделал этого ранее? Ибо к тому, что сегодня есть у Beholder, будут стремиться и остальные.

BeholdTV X7

Приятное удивление новый ТВ-тюнер вызывает как только вы достаёте его из коробки. Комплектация, вроде бы, вполне обычная для моделей Beholder:

• Плата TV-тюнера
• Пульт ДУ с батарейками
• ИК-датчик пульта ДУ
• Планка для крепления в низкопрофильном корпусе
• Аудиокабель
• A/V-кабель
• Кабель включения питания
• DVB-T/FM-антенна
• Установочный компакт-диск
• Компакт-диск InterVideo WinDVD Creator
• Руководство по установке

Но, обратите внимание - в комплекте нет традиционной FM-антенны. Дело в том, что здесь используется телескопическая антенна, которая может одновременно применяться для приёма DVB-T и аналогового FM-радио. Представляете? Теперь не нужно разворачивать проводную радио антенну, вешать её на карниз и в итоге отказываться от использования радио из-за того, что просто некуда повесить антеннку.

Эта, казалось бы, простейшая идея, не могла быть реализована без более сложной модификации ВЧ-блока ТВ-тюнера, и прямо связана со следующей технологией - универсальными коммутируемыми входами ВЧ-блока, и прямо связана со следующей технологией DUAI (Dual Universal Antenna Input).

Как вы можете видеть на фотографиях, ТВ-тюнер имеет два антенных входа, причём, отдельный вход для FM-антенны не предусмотрен. Каждый из этих антенных входов может быть использован вами для приёма традиционного аналогового ТВ, цифрового ТВ или радио. Забудьте об отдельном входе для цифрового ТВ, об отдельном для аналогового, о выборе, какой антенный кабель использовать. Просто подключите две антенны одновременно: одну - общую для аналогового ТВ, а одну - дециметровую или штырьковую для DVB-T или радио. А потом уже одним кликом мышки вы сможете выбирать источник, первый или второй антенный вход. Более того, в настройках программного обеспечения вы можете задавать антенный вход непосредственно для канала! Зачем это нужно?

Универсальные антенные входы

Например, у вас какие-то каналы лучше принимаются на общую антенну, а какие-то - на комнатную или на личную антенну, направленную на другой передатчик. Подключив одновременно две и настроив список единожды, вы вскоре забудете, какой канал с какого антенного входа принимается, цифровой это канал или аналоговый.

А при желании послушать радио просто нажмёте кнопочку на пульте - удобно, да и только. Прошу заметить, что ТВ-тюнер BeholdTV X7 не относится к разряду двухголовых, и позволяет принимать только один канал в одно время.

Аналогично, антенный вход можно указывать для каждого канала радио.

Но и эта модификация не могла быть использована без ещё более сложной модификации ВЧ-блока, проведённой специалистами Beholder. ТВ-тюнер BeholdTV X7 - одна из первых доступных на российском рынке моделей, которая использует новейший ВЧ-блок Xceive XC5000ACQ.

Это одночиповый ВЧ-блок нового поколения, который по своим характеристикам вплотную приблизился к традиционным "баночным" решениям Philips MK5. Надо сказать, что дискриминации одночиповых ВЧ-блоков уже пора положить конец. Мы уже неоднократно убеждались, что NXP18271HD не уступал по качеству "баночным" ВЧ-блокам, а от более нового Xceive XC5000 можно ожидать лишь очередного подтверждения тому, что уже не будущее, а настоящее принадлежит таким одночиповым высокочастотникам. И отличным примером тому служит компания Beholder, которая смогла оборудовать ВЧ-блок дополнительным коммутатором, сделав антенные входы независимыми и универсальными.

Проверим, насколько новый ВЧ-блок защищён от помех с помощью "очень научного теста" - электрической дрели, из которой вырван конденсатор на входе питания.

Конечно, сложно представить, чтобы кто-то работал дрелью внутри компьютерного корпуса. Мы ожидали, что помехи либо полностью испортят картинку, либо вообще не будут заметны. Однако, как можно заметить, иногда горизонтальные полоски пробиваются на экран. Так что можно сказать, что наша дрель оказала минимальное влияние на качество картинки.

Гальваническая развязка антенных входов

Но новый ВЧ-блок Xceive XC5000 не имеет защиты от высокого потенциала на антенном кабеле. Наверняка вам знакома ситуация, когда телевизионный кабель, особенно от коллективной антенны, бьётся током. В каких случаях это происходит:

Первая ситуация, самая распространённая, когда от штекера телевизионной антенны бьёт током и при подключении антенны проскакивают искры. В этом случае, как правило, под напряжением находится не штекер телевизионной антенны, как обычно принято считать, а незаземлённый корпус системного блока компьютера, который в силу конструктивных особенностей блоков питания находится под потенциалом 110В относительно заземлённого экрана телевизионного кабеля коллективной антенны. Практически у всех моделей тюнеров (кроме модели Behold TV X7) антенное гнездо, как и любой другой разъём на корпусе компьютера, гальванически связано с корпусом системного блока и, подключая антенну к тюнеру, вы, тем самым, «заземляете» системный блок и всю аппаратуру, которая к нему подключена. При исправном блоке питания максимальный ток утечки через такое «заземление» не превышает 1мА, что кроме
неприятных ощущений не представляет особой опасности для здоровья человека. Однако, потенциал 110В может оказаться смертельным для низковольтных элементов схемы тюнера и, в особенности, для входных цепей силиконовых ВЧ блоков.

Гораздо более серьёзная проблема может возникнуть, если и телевизионная антенна и системный блок заземлены, но заземление выполнено в разных, не связанных между собой точках, между которыми может присутствовать наведённая разность потенциалов. При этом величина тока утечки через антенное гнездо и антенный кабель будет зависеть от целого ряда факторов, таких как метод заземления/зануления, влажность воздуха, количество и качество подключаемой в доме аппаратуры, времени суток и пр. Большой ток утечки может приводить к разогреву и разрушению антенного кабеля и телевизионного штекера, к наводкам на экране компьютерного монитора и подключенного параллельно к той же антенне телевизора, к срабатыванию автоматов защиты УЗО и пр.

И, наконец, наиболее серьёзный случай – неисправность блока питания компьютера или неправильное подключение клемы заземления в электрической розетке, в результате чего корпус системного блока может оказаться под силовым напряжением 220В. Как правило, в этом случае подключение заземлённой телевизионной антенны к тюнеру приводит к короткому замыканию в электрической сети, обгоранию антенного гнезда/штекера и срабатыванию автоматической защиты от перегрузки сети.

В ТВ-тюнере Behold TV X7 разработчики Beholder применили гальваническую развязку антенных входов, обозвав эту технологию именем GIAI (Galvanic Isolated Antenna Input). Во всех описанных ситуациях GIAI способна уберечь тюнер от разрушения, однако в последнем случае всё же лучше обратиться к услугам квалифицированного электрика.

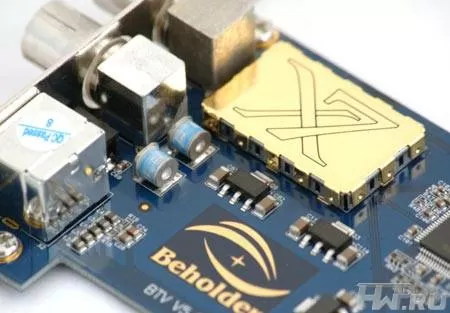

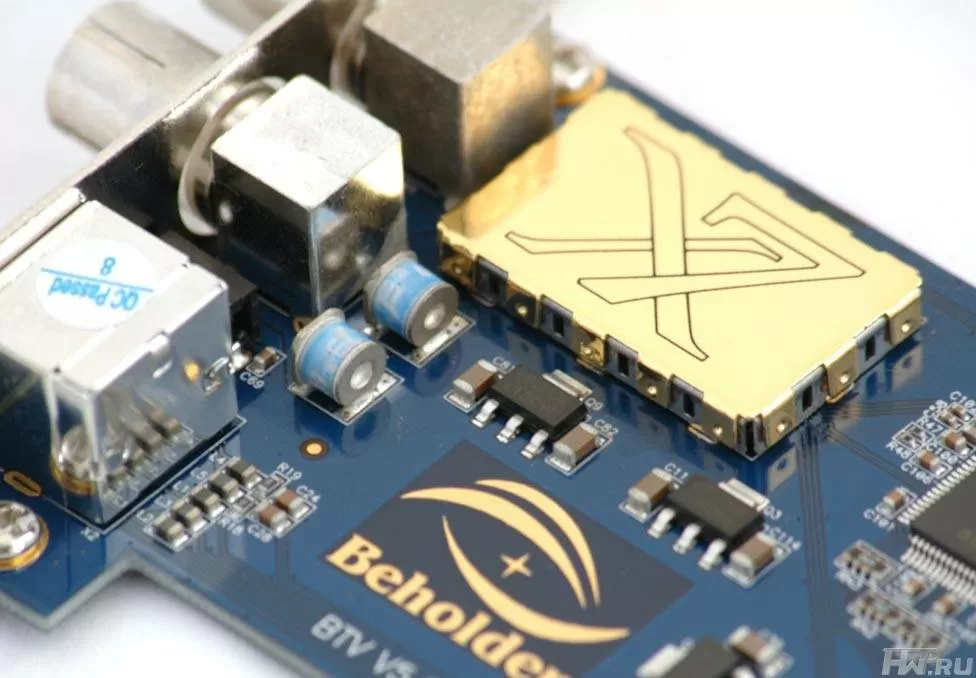

Внешне присутствие этой технологии выдают две голубенькие баночки под ВЧ-блоком. Мы проверим, насколько эта защита адекватна с помощью ещё одного, "очень научного теста" - мы попытаемся разрядить 220-Вольтовый конденсатор ёмкостью 20 мкФ в центральную жилу антенного входа, а так же между центральной жилой и экраном или между экраном и металлической панелькой.

Не обращайте внимание на качество приёма - это испытание проводилось в отдельном помещении, в котором поймать сигнал на комнатную антенну не удаётся ни одному телевизору. Как ни удивительно, но ТВ-тюнер Behold TV X7 легко выдержал потенциал конденсатора на центральной жиле и даже разряд в сигнальный контакт антенного входа не повлиял на работу платы. Мы ожидали взрывов, возгорания и разрушения всего компьютера - не получилось :).

Аппаратный MPEG кодировщик

На ТВ-тюнере BeholdTV X7 установлен аппаратный MPEG1/2-кодировщик NEC D61151F1. Это довольно-таки редкий кодировщик, одним из основных преимуществ которого можно назвать высокое качество кодирования на низких битрейтах. Вроде бы, кому в эпоху терабайтных винчестеров нужны низкие битрейты? Оказывается, нужны, для вещания видео в сеть. К тому же, в новой версии программы BeholdTV появилась возможность производить вещание по HTTP протоколу, в любой конец земли.

Ещё немного - и производители наверняка встроят в программу небольшой сервер, который позволит смотреть видео через сеть уже нескольким клиентам, через Flash плеер, как на YouTube, а пока же все те пользователи, которые нуждались в функции вещания видеопотока в сеть, смогут оценить преимущества HTTP: не нужно использовать маршрутизаторы с поддержкой Multicast, да и трафиком управлять легче.

Использование столь современного кодека заставило разработчиков полностью переделать дизайн платы. Дело в том, что BGA чип кодека с уменьшенным шагом контактов потребовал создания сложной 4-слойной печатной платы. По сложности разводки ТВ-тюнер BeholdTV X7 сопоставим с материнскими платами.

Схематически, аппаратный кодировщик NEC D61151F1 работает только тогда, когда вы инициализируете его возможности. Например, при записи или в режиме таймшифта. Это значит, что вы можете не использовать его при просмотре телепрограмм под родным программным обеспечением BeholdTV. Тут требуются пояснения: в некоторых моделях ТВ-тюнеров аппаратный кодировщик является неотъемлемой частью процесса обработки видеопотока, и используется всегда, даже просто при просмотре телеканалов. Такое решение имеет свои плюсы, если этот чип используется для аппаратного шумоподавления. Но минусом является то, что вы будете работать уже с пожатым MPEG-потоком, либо с собственным форматом видеопотока кодировщика, что может негативно сказаться на качестве записи со сторонним кодеком (если такая возможность вообще поддерживается софтом ТВ-тюнера) или на загрузке процессора при просмотре телевещания. В случае с BeholdTV X7, вы используете аппаратный кодировщик только тогда, когда это надо, а весь богатый функционал по улучшению картинки (подавление шумов и т.д.) реализуется программно, в том числе с помощью большого набора плагинов к программе BeholdTV X7.

Так как разработчикам компании Beholder пришлось разработать дизайн платы BeholdTV X7 с нуля, то ТВ-тюнер делался в расчёте не только на десктопы, но и на HTPC. Как вы могли заметить, плата имеет низкопрофильный 2U форм-фактор. Отличительная особенность дизайна - разъём для аналогового подключения звуковой карты смещён ближе к центру платы.

Это сделано для того, чтобы внутренний аудио штекер не упирался в крышку корпуса по высоте. Мелочь, а приятно. Ну и естественно, на плате сохранились разъёмы для внутреннего подключения ИК-датчика, и управления питанием компьютера.

Тестирование

В процессе тестирования при подключении к комнатной антенне ТВ-тюнер нашёл все доступные каналы. Качество приёма оценивается как "отличное". Никаких недостатков в использовании одночипового ВЧ-блока по сравнению с традиционными "банками" не замечено.

Качество приёма телеканалов как метрового, так и дециметрового диапазонов заслуживает оценки "отлично".

Выводы

Компания Beholder оставалась одной из последних, кто не использовал "силиконовые" ВЧ-блоки в ТВ- тюнерах, так как, по мнению разработчиков, достойной альтернативы не было. Модель BeholdTV X7 показала, что пришло время, когда можно переходить на современные ВЧ-блоки без потери качества, а значит скорее всего все новинки компании будут использовать одночиповые ВЧ-блоки.

На момент подготовки статьи ТВ-тюнер BeholdTV X7 продавался в розницу по цене 110$. Это достаточно дорого для ТВ-тюнера в целом, даже для гибридного с аппаратным MPEG-1/2 кодировщиком. И хотя BeholdTV X7 кажется несовременной из-за интерфейса PCI 2.1, эта модель, тем не менее, использует самый современный ВЧ-блок Xceive XC5000, не уступающий по качеству Philips MK5, внедрённые технологии (универсальные антенные входы, гальваническая защита ВЧ-блока) относятся к разряду актуальных инноваций, то есть, нужных и востребованных на рынке, ну а весь багаж программных и аппаратных возможностей семейства BeholdTV радостно перекочевал и в новую линейку.

Этот тюнер выдержал испытания дрелью и электрическим током, он имеет уверенный приём телеканалов всего диапазона. Телескопическая антенна для FM и DVB-T позволяет наконец-то забыть о вопросе "дорогая, куда повесить FM-антенну?". Это отличная покупка на сегодняшний день и эталон для гибридных ТВ-тюнеров на ближайший год.

Официальный сайт Beholder: www.beholder.ru

Михаил Дегтярёв (aka LIKE OFF)
24/02.2009
